实验室精馏效率上不去？试试三角螺旋填料，理论板数最高45块/米！

更新时间：2026-06-26 点击次数：25

实验室精馏，最怕的是什么？折腾半天，分离纯度上不去，回流比调了又调，塔高加了一截又一截，收率还是差强人意。问题很可能出在填料身上——塔再高，填料不行，一切都是白搭。

如果你还在用普通散堆填料做精密分离，是时候换一种思路了。

三角螺旋填料——实验室高纯度精馏

普通散堆填料，每米理论板数一般也就几块到十几块。而三角螺旋填料——也叫芬斯克填料（Fenske Spiral）——每米最高可达到45块理论板等板高度（HETP）约在25到58毫米范围内

这是什么概念？同样一米高的精馏柱，用普通填料可能只能分离两三种组分，用三角螺旋填料能分离出四五十种。分离精度不在一个量级上。正因如此，三角螺旋填料被认为的实验室散装填料之一

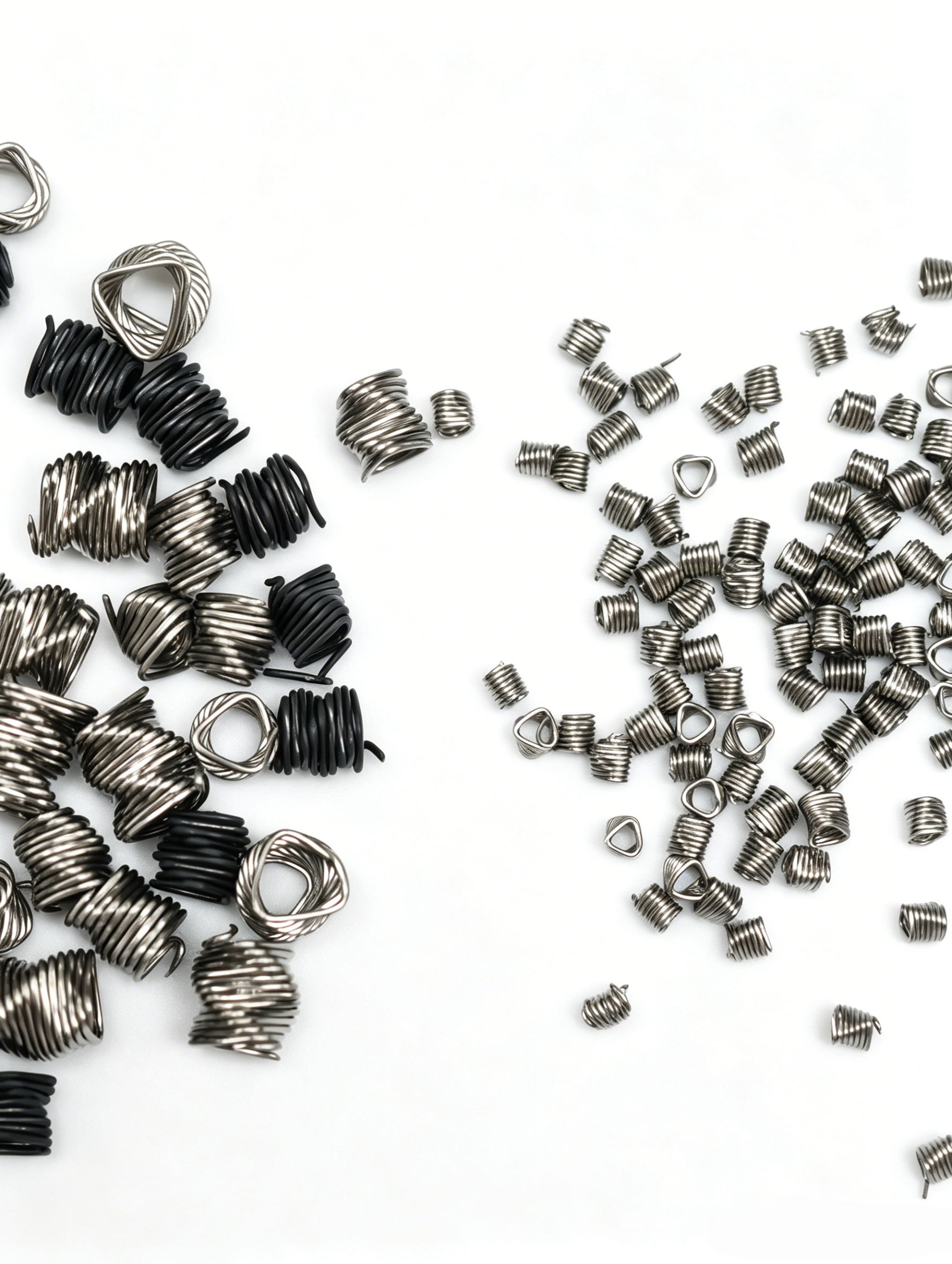

三角螺旋填料的外形与弹簧相似，也有人称之为三角形弹簧填料但与普通弹簧不同，它绕制的每一圈不是圆形，而是三角形，圈与圈之间的三角形错开一定的角度

这个结构设计非常巧妙：

第一，毛细作用形成极薄液膜。三角螺旋填料借助金属细丝的毛细管作用，使液体在填料表面分散成极薄的液膜液膜越薄，气液接触越充分，传质效率自然越高。

第二，比表面积大得惊人。同样是散堆填料，普通拉西环比表面积可能只有几十到一百多，而三角螺旋填料的比表面积远高于此，具体数值因规格而异

第三，气液扰动剧烈。三角形错位结构让气体和液体在通过填料层改变流动方向，产生强烈的湍动和混合，传质过程被大幅强化。

天津大学在直径10到50毫米的塔中进行的实验表明，三角螺旋填料每米具有42到20个理论板的分离能力（即HETP为25到50毫米），是精密精馏广泛使用的高效塔填料。

学术研究早就验证了它的实力。

在乙醇-水为实验物系的全回流精馏实验中，装填了直径2毫米、高2毫米三角形螺旋填料的旋转床，在最佳转速1050转/分钟时表现出优异的分离效率。

在直径仅9毫米、长120厘米的低温精馏塔中，填充2×2毫米的三角螺旋填料，成功用于液化气体的高度纯化，温度范围从常温一直延伸到零下165摄氏度。

另一个经典实验中，研究人员在内径20到44毫米、填料层高1020到1475毫米的四个填料塔中，用2.5×2.5毫米的三角螺旋填料对正庚烷-甲基环己烷系统进行精馏，获得了填料层的真实分离效率数据。

这些实验都证明了一件事：三角螺旋填料在高纯度分离场景中，效率确实。

核工业同位素分离与提纯，是三角螺旋填料最独特应用场景。同位素之间的物理化学性质极其相似，分离难度，普通填料根本做不到。三角螺旋填料凭借每米最高45块理论板的超高分离能力，成为这一领域的可靠选择。

实验室高纯度精馏实验，是它的主战场。无论是精细化工产品的纯度验证、新化合物的分离提纯，还是教学科研中的精密精馏实验，三角螺旋填料都是。规格从1.5×1.5毫米到12×12毫米等多种尺寸可选，适配不同塔径。

分离稳定同位素和实验室规模的同位素研制，同样依赖这种高效填料。稳定同位素（如碳-13、氮-15、氧-18等）在医疗诊断、农业示踪、科学研究等领域有重要应用，但分离难度。三角螺旋填料凭借超高理论板数，在有限塔高内实现高效分离，是这些高价值分务的核心支撑。

此外，在精细化工小试、新药研发中的中间体提纯、高附加值化学品的实验室制备等场景中，凡是要求“少走几米塔高、多拿几个九纯度”的地方，三角螺旋填料都是值得优先考虑的选项。

选三角螺旋填料，主要看三个参数：

规格尺寸（边长×高度）：常见规格有1.5×1.5毫米、2×2毫米、3×3毫米、4×4毫米等。一般原则是：小塔配小规格填料，大塔配大规格。

材质：主流材质为304不锈钢和316L不锈钢。316L耐腐蚀性更好，适合处理腐蚀性介质。金属丝直径通常在0.15到0.2毫米之间。

理论板数：不同规格的理论板数略有差异，但都在较高水平。具体选型时可根据目标分离精度和塔高反推所需理论板数，再匹配相应规格。

有一点需要注意：三角螺旋填料与同规格的θ环填料相比，分离效率更高，但阻力也略大一些。如果你的精馏系统对压降特别敏感，选型时要权衡一下效率和阻力的平衡。
